先导活塞蒸汽减压阀由主阀和导阀两部分组成。先导活塞蒸汽减压阀主阀主要由阀座、阀盘、活塞、缸套、弹簧等零件组成。先导活塞蒸汽减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

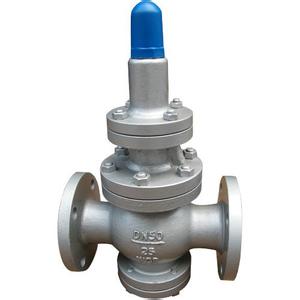

Y43H先导活塞 蒸汽减压阀 产品概述:
Y43H先导活塞 蒸汽减压阀 由主阀和导阀两部分组成,主阀主要由阀座、阀盘、活塞、缸套、弹簧等零件组成。Y43H先导活塞 蒸汽减压阀 的导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
Y43H先导活塞 蒸汽减压阀 技术参数：
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|||||
|
壳化试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|||||
|
密封试验压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|||||
|
高进口压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|||||
|
出口压力范围（MPa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|||||
|
压力特性偏差（MPa）△P2P |
GB12246-1989 |
||||||||||
|
流量特性偏差（MPa）△P2G |
GB12246-1989 |
||||||||||
|
小压差（MPa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|||||
|
渗漏量 |
GB12245-1989 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
*.壳体试验不包括膜片、顶盖。
Y43H先导活塞 蒸汽减压阀 流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Y43H先导活塞 蒸汽减压阀 主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/ 铜合金 |
|
活塞 |
合金铸铁 |
|
导阀座 导阀杆 |
2Cr13 |
|
主阀弹簧 |
1Cr18Ni9Ti |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si12Mn |
Y43H先导活塞 蒸汽减压阀 外形尺寸(PN1.6-4.0)单位：mm
|
公称通径 DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
|
300 |
800 |
580 |
335 |
|
|
350 |
850 |
620 |
375 |
|
|
400 |
900 |
660 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
750 |
465 |
|
Y43H先导活塞 蒸汽减压阀 外形尺寸(PN6.4-16.0) 单位：mm
|
公称通径 DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 |
|
|
125 |
450 |
415 |
215 |
|
|
150 |
500 |
430 |
225 |
|
|
200 |
550 |
495 |
260 |
|
|
250 |
650 |
545 |
310 |
|
|
300 |
800 |
600 |
355 |
|
|
350 |
850 |
640 |
395 |
|
|
400 |
900 |
690 |
435 |
|
|
500 |
950 |
|
780 |
495 |
Y43H先导活塞 蒸汽减压阀 工作原理及其结构(参看结构图)
Y43H先导活塞 蒸汽减压阀 出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.
Y43H先导活塞 蒸汽减压阀 维护与检修
1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.
2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.
帮障与消除方法
|
故障现象 |
产生原因 |
消除方法 |
|
Y43H先导活塞 蒸汽减压阀 不减压或减压失灵及直通 |
1 主阀或付阀密封面有污物 2 主阀或付阀密封面损坏 3 主、付阀瓣弹簧疲劳或折断 4 反馈通道3孔被堵塞 5 膜片疲劳或损坏 6 活塞汽缸磨损或腐蚀 7 活塞环槽与活塞环卡住 8 阀体腔内充满冷凝液 |
1 ． 将污物清除干将 2 ． 密封付研磨修复或更换 3 ． 更换新弹簧 4 ． 清除通道中的污物 5 ． 更换膜片 6 ． 加工修正或更换活塞环 7 ． 拆下活塞清洗 8 ． 松开螺塞排出冷凝液 |
|
不通汽 |
1 清洗过程中阀盖装错位 2 上垫片移位堵住进出孔 3 进入付阀通道孔堵塞 |
1 ． 拆下阀盖定位后装 2 ． 使垫片孔对准进出孔 3 ． 拆下阀盖清除通道污物 |
正邦泵阀工矿产品订货须知:
1、Y43H先导活塞 蒸汽减压阀 的型号 2、Y43H先导活塞 蒸汽减压阀 的的公称通径 DN (mm) 3、Y43H先导活塞蒸汽减压阀的的连接方式 4、Y43H先导活塞 蒸汽减压阀 的公称压力 5、Y43H先导活塞蒸汽减压阀的的阀体材质和内件材质 6、Y43H先导活塞 蒸汽减压阀 的的温度范围 7、Y43H先导活塞蒸汽减压阀的使用介质成分 8、Y43H先导活塞蒸汽减压阀的的额定流量系数〔KV〕 9、Y43H先导活塞蒸汽减压阀的的结构长度 10 Y43H先导活塞蒸汽减压阀的是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的『
减压阀
系列』，请按型号直接向正邦泵阀公司销售部订购。当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站『
www.137066.com
』,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
