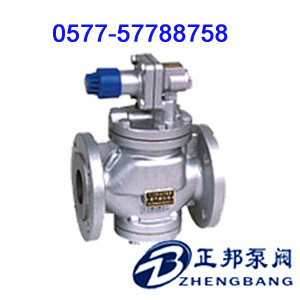

高灵敏度蒸汽减压阀

简要描述:

高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

YG43H高灵敏度蒸汽减压阀的详细资料:

YG43H高灵敏度蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。


本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。

高灵敏度蒸汽减压阀;蒸汽减压阀高灵敏度蒸汽减压阀







YG43H高灵敏度蒸汽减压阀主要技术参数和性能指标



公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.04-0.6

0.04-1.0

压力特性偏差(Mpa)△Pp2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

小压差(Mpa)

0.05

0.07

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖



YG43H高灵敏度蒸汽减压阀主要零件材料



零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

PH15-7Mo

活塞环

对位聚苯

导阀座 导阀瓣

2Cr13

主阀弹簧

50CrVA

导调主弹簧

50CrVA

调节弹簧

60Si2Mn



YG43H高灵敏度蒸汽减压阀流量系数(Cv)



DN

15

20

25

32

40

50

65

80

Cv

1

2.5

4

6.5

9

16

25

36



YG43H高灵敏度蒸汽减压阀系列连接尺寸



公称通径
DN

外 形 尺 寸

连 接 尺 寸

L

H

H1

PN 1.0MPa

PN 1.6MPa

D

K

n-ф

d

C

D

K

n-ф

d

C

15

140

160

65

95

65

414

45

12

95

65

414

45

14

20

140

160

65

105

75

414

55

14

105

75

414

55

14

25

150

168

68

115

85

414

65

14

115

85

414

65

14

32

180

185

75

135

100

418

78

16

135

100

418

78

16

40

180

185

78

145

110

418

85

16

145

110

418

85

16

50

200

193

88

160

125

418

100

16

160

125

418

100

16

65

230

208

98

180

145

418

120

18

180

145

418

120

18

80

260

228

117

195

160

418

135

18

195

160

818

135

20

YG43H高灵敏度蒸汽减压阀工作原理及其结构(参看结构图)

减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.



YG43H高灵敏度蒸汽减压阀维护与检修

1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.

2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.

YG43H高灵敏度蒸汽减压阀故障与消除方法



故障现象

产生原因

消除方法

减压阀不减压或减压失灵及直通

1主阀或付阀密封面有污物

2主阀或付阀密封面损坏

3主、付阀瓣弹簧疲劳或折断

4反馈通道3孔被堵塞

5膜片疲劳或损坏

6活塞汽缸磨损或腐蚀

7活塞环槽与活塞环卡住

8阀体腔内充满冷凝液

1.   将污物清除干将

2.   密封付研磨修复或更换

3.   更换新弹簧

4.   清除通道中的污物

5.   更换膜片

6.   加工修正或更换活塞环

7.   拆下活塞清洗

8.   松开螺塞排出冷凝液

不通汽

1清洗过程中阀盖装错位

2上垫片移位堵住进出孔

3进入付阀通道孔堵塞

1.   拆下阀盖定位后装好

2.   使垫片孔对准进出孔

3.   拆下阀盖清除通道污物



 正邦泵阀工矿产品订货须知:

1、YG43H高灵敏度蒸汽减压阀的型号   2、YG43H高灵敏度蒸汽减压阀的公称通径 DN (mm)  3、YG43H高灵敏度蒸汽减压阀的连接方式  4、YG43H高灵敏度蒸汽减压阀公称压力   5、 YG43H高灵敏度蒸汽减压阀的阀体材质和内件材质  6、YG43H高灵敏度蒸汽减压阀的温度范围  7、YG43H高灵敏度蒸汽减压阀的使用介质成分  8、YG43H高灵敏度蒸汽减压阀的额定流量系数〔KV〕9、 YG43H高灵敏度蒸汽减压阀的结构长度  10、YG43H高灵敏度蒸汽减压阀

若已经由设计单位选定我公司的『减压阀系列』,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
