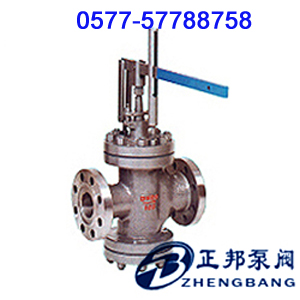

杠杆式减压阀

简要描述:

杠杆式减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

Y45H杠杆式减压阀主要技术参数和性能指标

本系列减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构杠杆式减压阀采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。

Y45H杠杆式减压阀技术参数:

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.76

2.75

4.4

7.04

11.0

17.6

高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

佳减压比0.6

渗漏量

0.5%QMax

温量-压力等级

ANSI B16.34

Y45H杠杆式减压阀主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

304

阀瓣

2Cr13

阀杆

2Cr13

垫片

柔性石墨/1Cr18Ni9

导向套

2Cr13

填料

柔性石墨

螺栓

35CrMoA

螺母

45

Y45H杠杆式减压阀流量系数(Cv)

DN

50

65

80

100

125

150

200

250

300

350

400

500

Cv

20

25

50

60

70

110

150

230

420

540

710

1020

Y45H杠杆式减压阀连接尺寸

公称通径DN

外 形 尺 寸

L

L1

H

Hl

l

50

300

150

520

190

565

65

340

170

540

205

650

80

380

190

550

215

650

100

400

215

580

240

800

125

430

225

620

275

800

150

450

230

650

320

800

200

500

260

790

340

800

250

550

285

850

370

800

300

750

395

940

460

900

350

850

445

990

530

900

400

950

550

1120

660

1000

500

1130

680

1660

800

1000



公称通径DN

外 形 尺 寸

L

L1

H

Hl

l

50

300

150

520

200

565

65

340

170

540

215

650

80

380

190

550

225

650

100

400

215

580

250

800

125

430

225

620

285

800

150

450

230

650

330

800

200

500

260

790

355

800

250

550

285

850

390

800

300

750

395

940

480

900

350

850

445

990

550

900

400

950

550

1120

700

1000

500

1130

680

1660

820

1000









正邦泵阀工矿产品订货须知:

1、 Y45H杠杆式减压阀的型号   2、Y45H杠杆式减压阀的公称通径 DN (mm)   3、Y45H杠杆式减压阀的连接方式  4、Y45H杠杆式减压阀公称压力   5、 Y45H杠杆式减压阀的阀体材质和内件材质  6、Y45H杠杆式减压阀的温度范围  7、 Y45H杠杆式减压阀的使用介质成分  8、Y45H杠杆式减压阀的额定流量系数〔KV〕9、 Y45H杠杆式减压阀的结构长度  10、Y45H杠杆式减压阀是否带附件以便我们的为您正确选型。

 若已经由设计单位选定我公司的『减压阀系列』,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
