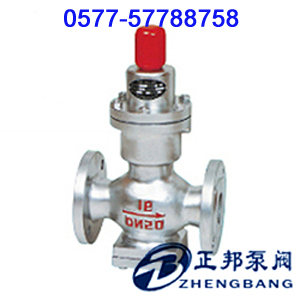

Y44H波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
Y44H波纹管减压阀产品概述
Y44H波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
公称压力(MPa) |
0.6 |
1.0 |
1.6 |
壳体试验压力(MPa) |
0.9 |
1.5 |
2.4 |
密封试验压力(MPa) |
0.6 |
1.0 |
1.6 |
高进口压力(MPa) |
0.6 |
1.0 |
1.6 |
出口压力范围(MPa) |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
压力特性偏差(MPa)△P2P |
GB12244-1989 |
||
流量特性偏差(MPa)△P2G |
GB12244-1989 |
||
小压差(MPa) |
0.1 |
0.15 |
0.15 |
渗漏量 |
GB12245-1989 |
*:壳体试验不包括波纹管,壳体耐压试验时,必须取下波纹管组件后进行。
Y44H波纹管减压阀主要零件材料
|
零件材料 |
阀体、阀盖 |
WCB |
底盖 |
WCB |
阀座、阀瓣 |
2Cr13 |
波纹管 |
1Cr18N9Ti |
波纹管上垫 |
2Cr13 |
波纹管下垫 |
2Cr13 |
号向座 |
2Cr13 |
主阀弹簧 |
50CrVA |
调节弹簧 |
60S12Mn |
Y44H波纹管减压阀的流量系数(Cv)
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
正邦泵阀工矿产品订货须知:
1、 Y44H波纹管减压阀的型号 2、 Y44H波纹管减压阀的公称通径 DN (mm) 3、 Y44H波纹管减压阀的连接方式 4、 Y44H波纹管减压阀公称压力 5、 Y44H波纹管减压阀的阀体材质和内件材质 6、 Y44H波纹管减压阀的温度范围 7、 Y44H波纹管减压阀的使用介质成分 8、 Y44H波纹管减压阀的额定流量系数〔KV〕9、 Y44H波纹管减压阀的结构长度 10、 Y44H波纹管减压阀是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的『减压阀系列』,请按型号直接向正邦泵阀公司销售部订购。当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站『www.137066.com』,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
