内螺纹高灵敏度蒸汽减压阀

简要描述:

内螺纹高灵敏度蒸汽减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

    YG13H/Y内螺纹高灵敏度蒸汽减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。

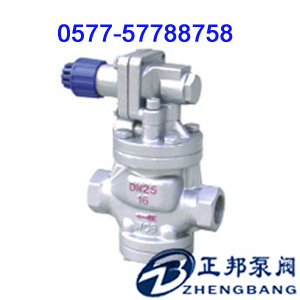

内螺纹高灵敏度蒸汽减压阀



YG13H/Y内螺纹高灵敏度蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.04-0.6

0.04-1.0

压力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

小压差(Mpa)

0.05

0.07

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖

YG13H/Y内螺纹高灵敏度蒸汽减压阀主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

PH15-7Mo

活塞环

对位聚苯

导阀座 导阀瓣

2Cr13

主阀弹簧

50CrVA

导调主弹簧

50CrVA

调节弹簧

60Si2Mn

YG13H/Y内螺纹高灵敏度蒸汽减压阀的流量系数(Cv)

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

YG13H/Y内螺纹高灵敏度蒸汽减压阀连接尺寸

公称通径

G

L

H

H1

15

1/2"

140

160

65

20

3-4"

140

160

65

25

1"

160

168

68

32

1-1/4"

180

185

75

40

1-1/2"

200

185

78

50

2"

230

193

88



YG13H/Y内螺纹高灵敏度蒸汽减压阀工作原理及其结构(参看结构图)

减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.



YG13H/Y内螺纹高灵敏度蒸汽减压阀维护与检修

1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.

2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.

故障与消除方法



故障现象

产生原因

消除方法

减压阀不减压或减压失灵及直通

1主阀或付阀密封面有污物

2主阀或付阀密封面损坏

3主、付阀瓣弹簧疲劳或折断

4反馈通道3孔被堵塞

5膜片疲劳或损坏

6活塞汽缸磨损或腐蚀

7活塞环槽与活塞环卡住

8阀体腔内充满冷凝液

1   将污物清除干净

2   密封付研磨修复或更换

3   更换新弹簧

4   清除通道中的污物

5   更换膜片

6   加工修正或更换活塞环

7   拆下活塞清洗

8   松开螺塞排出冷凝液

不通汽

1清洗过程中阀盖装错位

2上垫片移位堵住进出孔

3进入付阀通道孔堵塞

1   拆下阀盖定位后装好

2   使垫片孔对准进出孔

3   拆下阀盖清除通道污物

公司产品展示中心:

波纹管减压阀
比例式减压阀
200P减压阀





正邦泵阀工矿产品订货须知:

1、 YG13H/Y内螺纹高灵敏度蒸汽减压阀的型号   2、YG13H/Y内螺纹高灵敏度蒸汽减压阀的公称通径 DN (mm)  3、YG13H/Y内螺纹高灵敏度蒸汽减压阀的连接方式  4、YG13H/Y内螺纹高灵敏度蒸汽减压阀公称压力   5、 YG13H/Y内螺纹高灵敏度蒸汽减压阀的阀体材质和内件材质  6、YG13H/Y内螺纹高灵敏度蒸汽减压阀的温度范围  7、YG13H/Y内螺纹高灵敏度蒸汽减压阀的使用介质成分  8、YG13H/Y内螺纹高灵敏度蒸汽减压阀的额定流量系数〔KV〕9、 YG13H/Y内螺纹高灵敏度蒸汽减压阀的结构长度  10、YG13H/Y内螺纹高灵敏度蒸汽减压阀是否带附件以便我们的为您正确选型。



若已经由设计单位选定我公司的『减压阀系列』,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
