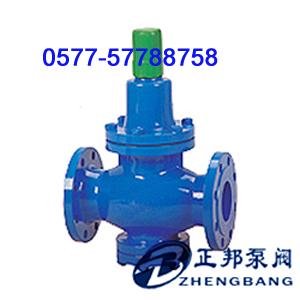

弹簧活塞式减压阀

简要描述:

弹簧活塞式减压阀要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

Y42X弹簧活塞式减压阀产品概述:

弹簧活塞式减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

Y42X弹簧活塞式减压阀主要技术参数和性能指标



公称压力(Mpa)

1.0

1.6

2.5

壳体试验压力(Mpa)*

1.5

2.4

3.75

密封试验压力(Mpa)

1.0

1.6

2.5

高进口压力(Mpa)

1.0

1.6

2.5

出口压力范围(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

0

工作温度

0-80

*:壳体试验不包括膜片、阀盖



弹簧活塞式减压阀要零件材料



零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.



Y42X弹簧活塞式减压阀维护与检修

1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.

2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.

Y42X弹簧活塞式减压阀的故障与消除方法



故障现象

产生原因

消除方法

减压阀不减压或减压失灵及直通

1主阀或付阀密封面有污物

2主阀或付阀密封面损坏

3主、付阀瓣弹簧疲劳或折断

4反馈通道3孔被堵塞

5膜片疲劳或损坏

6活塞汽缸磨损或腐蚀

7活塞环槽与活塞环卡住

8阀体腔内充满冷凝液

1.   将污物清除干将

2.   密封付研磨修复或更换

3.   更换新弹簧

4.   清除通道中的污物

5.   更换膜片

6.   加工修正或更换活塞环

7.   拆下活塞清洗

8.   松开螺塞排出冷凝液

不通汽

1清洗过程中阀盖装错位

2上垫片移位堵住进出孔

3进入付阀通道孔堵塞

1.   拆下阀盖定位后装好

2.   使垫片孔对准进出孔

3.   拆下阀盖清除通道污物

正邦泵阀工矿产品订货须知:

1、Y42X弹簧活塞式减压阀的型号   2、Y42X弹簧活塞式减压阀的的公称通径 DN (mm) 3、Y42X弹簧活塞式减压阀的连接方式  4、Y42X弹簧活塞式减压阀的公称压力  5、Y42X弹簧活塞式减压阀的阀体材质和内件材质  6、Y42X弹簧活塞式减压阀的温度范围  7、Y42X弹簧活塞式减压阀的使用介质成分  8、Y42X弹簧活塞式减压阀的的额定流量系数〔KV〕 9、Y42X弹簧活塞式减压阀的的结构长度 10、 Y42X弹簧活塞式减压阀的是否带附件以便我们的为您正确选型。

若已经由设计单位选定我公司的『减压阀系列』,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
