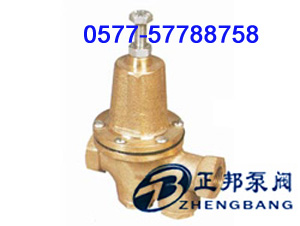

200P减压阀

简要描述:

200P黄铜减压阀阀由主阀和导阀两部分组成。黄铜减压阀主阀主要阀座、主阀盘、活塞、缸套、弹簧等零件组成

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

 200P黄铜减压阀产品概述:

200P黄铜减压阀阀由主阀和导阀两部分组成。黄铜减压阀主阀主要阀座、主阀盘、活塞、缸套、弹簧等零件组成200P黄铜减压阀的导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。





200P黄铜减压阀主要技术参数和性能指标

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.09-0.8

0.1-1.2

压力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

渗漏量

0

工作温度

0-80

*.壳体试验不包括膜片、顶盖。




200P黄铜减压阀主要零件材料

零件名称

零件材料

阀体 阀盖

铜合金

阀座

H62

阀瓣

H62

阀杆

H62

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

过滤器

不锈钢




200P黄铜减压阀的流量系数(Cv)

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

0.5

0.6

1.2

1.8

3.0

5.0




200P黄铜减压阀的连接尺寸

DN

G

L

H1

H

D

15(1/2")

G1/2"

112

40

150

75

20(3/4")

G3-4"

140

55

190

90

25(1")

G1"

140

55

195

90

32(1-1/4")

G1-1/4"

165

55

212

98

40(1-1/2")

G1-1/4"

190

55

215

98

50(2")

G2"

200

65

265

120





正邦泵阀工矿产品订货须知:

1、200P黄铜减压阀的型号   2、200P黄铜减压阀的公称通径 DN (mm)   3、200P黄铜减压阀的连接方式  4、 200P黄铜减压阀公称压力   5、 200P黄铜减压阀的阀体材质和内件材质  6、200P黄铜减压阀的温度范围  7、 200P黄铜减压阀的使用介质成分  8、200P黄铜减压阀的额定流量系数〔KV〕9、200P黄铜减压阀的结构长度  10、200P黄铜减压阀是否带附件以便我们的为您正确选型。

 若已经由设计单位选定我公司的『减压阀系列』,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
