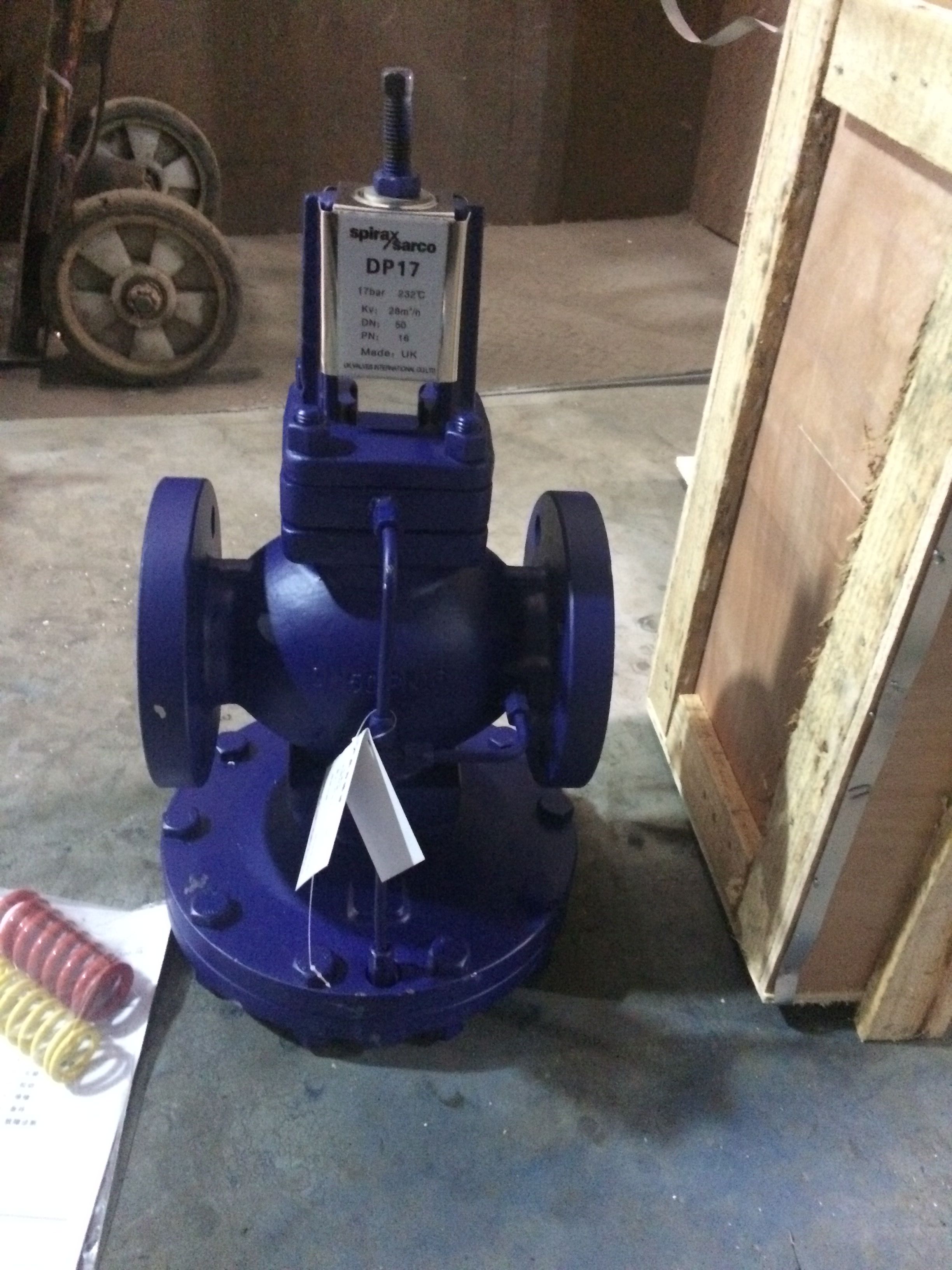

DP17斯派莎克蒸汽减压阀

简要描述:

本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

斯派莎克蒸汽减压阀结构特点和用处:
 斯派沙克蒸汽
减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。

斯派莎克蒸汽减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等.

斯派莎克蒸汽减压阀主要技术参数和性能指标

公称压力

PN25

PMA高允许压力

26barg

TMA高允许温度

350℃

TMI低允许温度

0℃

PMO大工作压力*

17barg

TMO大工作温度

285℃

出口压力范围(barg)

0.2-1.7

零件名称

零件材料

阀体 阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

316

调节弹簧

60Si2Mn

主阀弹簧

50CrVA



斯派莎克蒸汽减压阀流量系数(Cv):



DN

15

20

25

32

40

50

Cv

2.5

5.5

8.1

12.0

17.0

28.0

斯派沙克蒸汽减压阀连接尺寸:



DN

Rc

L

H1

H

D

15

1/2

147

221

133

185

20

3/4

154

224

136

185

25

1

160

235

145

207

32

1-1/4

180

236

156

207

40

1-1/2

200

238

176

255

50

2

230

246

183

255



斯派沙克蒸汽减压阀连接形式
法兰式:RF FM RJ
执行准备:JB79 GB9113 ANSI 16.5
先导式超大膜片高灵敏度减压阀工作原理及其结构(参看结构图)
减压阀工作原理图;减压阀
先导式超大膜片高灵敏度减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.
先导式超大膜片高灵敏度减压阀维护与检修
1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.
2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.
