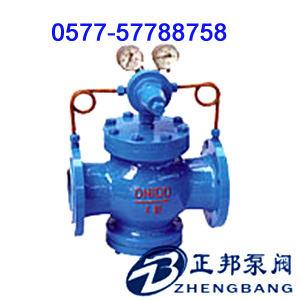

压缩空气减压阀

简要描述:

压缩空气减压阀特点: 本系列减压阀属于先导活塞式减压阀。主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

 YK43F压缩空气减压阀详细资料

YK43F压缩空气减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。









 压缩空气减压阀          压缩空气减压阀;气体减压阀





公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989

*:壳体试验不包括膜片、顶盖

 YK43F压缩空气减压阀流量系数(Cv)



DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500



YK43F压缩空气减压阀主要零件材料



零件名称

零件材料

阀体 阀盖 底盖

WCB/FCB*

阀座 阀盘

2Cr13/304*

缸套

2Cr13/25(镀硬铬)/304*

活塞

2Cr13/铜合金/铜合金*

活塞环

合金铸铁/对位聚苯*

导阀座 导阀杆

2Cr13/304*

膜片

1Cr18Ni9Ti

主阀 导阀弹簧

50CrVA

调节弹簧

60Si2Mn

密封垫(X/F型号)

橡胶/聚四氟乙稀

导阀体 导阀盖

25/304*

 *:用于氧气介质时的材料

YK43F压缩空气减压阀外形尺寸(PN1.6-4.0)单位:mm



公称通径DN

外 形 尺 寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

290

90

20

160

180

300

98

25

180

200

300

110

32

200

220

300

110

40

220

240

320

125

50

250

270

320

125

65

280

300

325

130

80

310

330

365

160

100

350

380

365

170

125

400

450

475

200

150

450

500

475

210

200

500

550

515

240

250

650

560

290

300

800

705

335

350

850

745

375

400

900

780

405

450

900

730

455

500

950

835

465







公称通径DN

外 形 尺 寸

L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

300

100

20

180

200

310

105

25

200

220

31

120

32

220

230

310

120

40

240

240

335

135

50

270

300

335

135

65

300

340

340

140

80

330

360

380

170

100

380

380

185

125

450

490

215

150

500

490

225

200

550

535

260

250

650

580

310

300

800

725

355

350

850

765

395

400

900

800

435

500

950



正邦泵阀工矿产品订货须知:



 1、YK43F压缩空气减压阀的型号   2、YK43F压缩空气减压阀的公称通径 DN (mm)  3、YK43F压缩空气减压阀的连接方式  4、YK43F压缩空气减压阀公称压力   5、 YK43F压缩空气减压阀的阀体材质和内件材质  6、YK43F压缩空气减压阀的温度范围  7、YK43F压缩空气减压阀的使用介质成分  8、YK43F压缩空气减压阀的额定流量系数〔KV〕9、 YK43F压缩空气减压阀的结构长度  10、YK43F压缩空气减压阀是否带附件以便我们的为您正确选型。

若已经由设计单位选定我公司的『减压阀系列』,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站『www.137066.com
』,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

 公司产品展示中心:




波纹管减压阀



比例式减压阀


200P减压阀





YK43F压缩空气减压阀主要技术参数和性能指标
