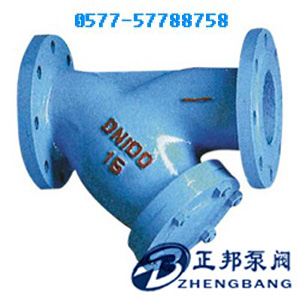

Y型过滤器

简要描述:

Y型过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

产品说明:Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),Y型过滤器内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。
Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

Y型过滤器外形尺寸



DN

"英寸

L

H

H1

拉杆伸缩过滤器

参考重量kg

15

1/2

125

70

150

L

H

2

20

3/4

145

70

150





3

25

1

160

80

160





3.8

32

1 1/4

180

90

180





6

40

1 1/2

200

100

240





7.2

50

2

220

130

250

300

130

10

65

2 1/2

260

165

350

350

165

17

80

3

280

195

390

400

195

20

100

4

320

230

450

450

230

32

125

5

350

300

520

500

300

53

150

6

380

335

580

550

335

66

200

8

495

420

690

650

420

110

250

10

595

500

800

775

500

165

300

12

640

580

950

900

580

225

350

14

700

640

1150





312

400

16

800

700

1360





500

450

18

850

790

1480





700

500

20

900

875

1650





900



Y型过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
Y型过滤器用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品, Y型过滤器为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。





正邦泵阀工矿产品订货须知:

1、Y型过滤器的型号   2、Y型过滤器的公称通径 DN (mm)   3、Y型过滤器的连接方式(法兰、螺纹、焊接等)   4、Y型过滤器公称压力   5、Y型过滤器的阀体材质和内件材质  6、Y型过滤器的温度范围  7、Y型过滤器的使用介质成分  8、Y型过滤器的额定流量系数〔KV〕9、Y型过滤器的结构长度  10、Y型过滤器是否带附件以便我们的为您正确选型。

 若已经由设计单位选定我公司的过滤器系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
