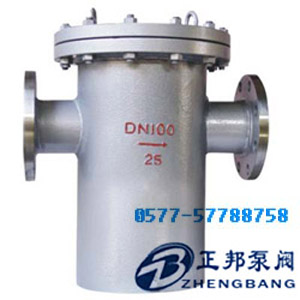

篮式过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在各种工业,高层建筑、石油、化工等阀门或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。
篮式过滤器 |
|||||||
公称直径DN |
安装尺寸(mm) |
||||||
D |
L |
H1 |
H2 |
H3 |
H |
W(英寸) |
|
25 |
108 |
220 |
110 |
60 |
250 |
520 |
R1/2 |
32 |
108 |
220 |
110 |
60 |
250 |
525 |
R1/2 |
40 |
133 |
280 |
120 |
90 |
310 |
630 |
R1/2 |
50 |
133 |
280 |
120 |
90 |
310 |
630 |
R1/2 |
65 |
133 |
330 |
150 |
110 |
360 |
750 |
R1/2 |
80 |
159 |
340 |
170 |
140 |
420 |
860 |
R1/2 |
100 |
219 |
420 |
210 |
170 |
510 |
1040 |
R3/4 |
125 |
273 |
480 |
250 |
190 |
590 |
1200 |
R3/4 |
150 |
273 |
500 |
300 |
220 |
680 |
1375 |
R3/4 |
200 |
325 |
560 |
380 |
280 |
850 |
1736 |
R3/4 |
250 |
377 |
660 |
470 |
320 |
1000 |
2070 |
R3/4 |
300 |
426 |
750 |
620 |
400 |
1280 |
2600 |
R3/4 |
★正邦泵阀工矿产品订货须知:
1篮式过滤器的型号 2、篮式过滤器的公称通径 DN (mm) 3、篮式过滤器的连接方式(法兰、螺纹、焊接等) 4、篮式过滤器公称压力 5、篮式过滤器的阀体材质和内件材质 6、篮式过滤器的温度范围 7、篮式过滤器的使用介质成分 8、篮式过滤器的额定流量系数〔KV〕9、篮式过滤器的结构长度 10、篮式过滤器是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的过滤器系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站:(www.137066.com) ,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
