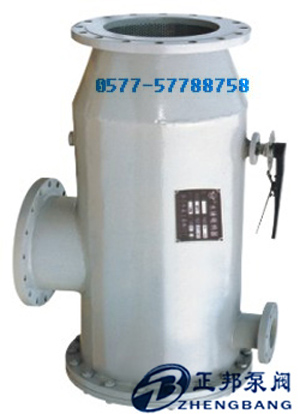

ZPG自动反冲洗排污过滤器正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
☆、自动反冲洗排污过滤器原理一般分为:
1自动反冲洗排污过滤器的工作过滤
正常工作时,水流转向阀为开启状态。需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、自动反冲洗排污过滤器冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、自动反冲洗排污过滤器反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流速增大,反洗效果。
☆、自动反冲洗排污过滤器技术参数
壳体材质 |
碳钢 |
不锈钢 |
滤框滤网材质 |
不锈钢 |
|
密封件材质 |
耐油石棉、丁晴橡胶、聚四氟乙烯 |
|
工作温度(℃) |
-30~380 |
-80~450 |
过滤器公称压力(MPa) |
0.6~5.0 |
|
过滤器过滤精度(目/in) |
10-300 |
☆、自动反冲洗排污过滤器性能与特点
1、自动反冲洗排污过滤器运行管理方便,过滤速度高,冲洗简单可靠,反冲洗能力强、不需动力、节能。
2、冲洗排污可在全流量下正常工作,既保持系统高的流量,又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。
3、节能投资运行费用。在安装过程中不需高旁通管理,减少了旁路三个阀门的投资及安装费用,直接安装在管网上,不需任何支撑结构,节省空间。不需拆卸排污,降低了劳动强度,避免了调试和维修过程中的拆卸和排污、省工、省力、省时。
☆、自动反冲洗排污过滤器订货的安装修、使用和维修
1、直接安装在产品管道上,不需任何支撑结构,一般靠近被保护的设备前。
2、冲洗可分两阶段进行。一是清洗排污阶段,打开排污阀约30秒的时间,根据管内杂质情况定,让杂质从排污口排出;二是反冲洗阶段,排污阀仍打开,开启水流转向阀约30秒,将粘附在过滤网上的留物反冲洗排出。
3、该设备无易损件,只定期根据水质进行排污即可。
★正邦泵阀工矿产品订货须知:
1、自动反冲洗排污过滤器的型号 2、自动反冲洗排污过滤器的公称通径 DN (mm) 3、自动反冲洗排污过滤器的连接方式(法兰、螺纹、焊接等) 4、 自动反冲洗排污过滤器公称压力 5、 自动反冲洗排污过滤器的阀体材质和内件材质 6、自动反冲洗排污过滤器的温度范围 7、自动反冲洗排污过滤器的使用介质成分 8、 自动反冲洗排污过滤器的额定流量系数〔KV〕9、自动反冲洗排污过滤器的结构长度 10、自动反冲洗排污过滤器是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的过滤器系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
