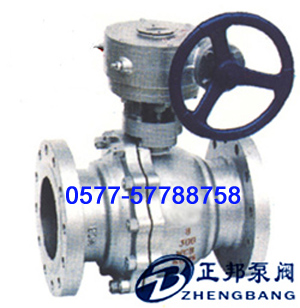

蜗轮法兰球阀

简要描述:

蜗轮法兰连接浮动球阀适用介质:水、气、油品、天然气和酸碳腐蚀性介质.适用温度:196-350℃ 驱动方式:手动、气动、电动、波动等.公称通径:DN15-250mm 1/2″-10″

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

Q341F蜗轮法兰球阀适用介质:水、气、油品、天然气和酸碳腐蚀性介质.适用温度:196-350℃ 驱动方式:手动、气动、电动、波动等.公称通径:DN15-250mm 1/2″-10″

Q341F蜗轮法兰球阀主要零件及材质

序号NO.

零件名称

材质

GB

ASTM

1

阀体

WCB

A216-WCB

2

密封圈

PTFE

PTFE

3

球体

1Cr18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304/F.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A216-WCB

0

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

K33

A47-667 Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

Q341F蜗轮法兰球阀技术规范



设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ASNI B16.25

试验和检验

GB/T9092

AP16D

AP1598

Q341F蜗轮法兰球阀试验压力



压力等级

试验压力(MPa)

公称压力(PN)

磅级(Class)

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

Q341F蜗轮法兰球阀PN1.6MPa主要连接尺寸及重量



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160

Q341F蜗轮法兰球阀PN2.5MPa主要连接尺寸及重量



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

























Q341F蜗轮法兰球阀PN4.0MP主要连接尺寸及重量



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

























Q341F蜗轮法兰球阀PN6.4MPa主要连接尺寸及重量



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

408

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)







,

















正邦泵阀工矿产品订货须知:

1、Q341F蜗轮法兰球阀的型号 2、Q341F蜗轮法兰球阀的公称通径 DN (mm) 3、Q341F蜗轮法兰球阀的连接方式  4、Q341F蜗轮法兰球阀公称压力 5、Q341F蜗轮法兰球阀的阀体材质和内件材质  6、Q341F蜗轮法兰球阀的温度范围  7、Q341F蜗轮法兰球阀的使用介质成分  8、Q341F蜗轮法兰球阀的额定流量系数〔KV〕9、Q341F蜗轮法兰球阀的结构长度  10、Q341F蜗轮法兰球阀是否带附件以便我们的为您正确选型。

若已经由设计单位选定我公司的球阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站:(
www.137066.com) ,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
