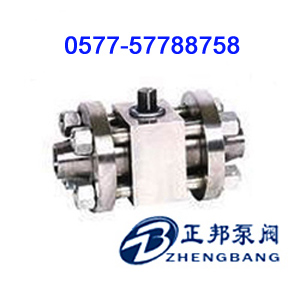

Q61N高压对焊球阀产品概述:
公称压力:16-32MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W O G)
焊接类型:对焊(BW)、承接焊(SW)
Q61N高压对焊球阀主要连接尺寸及重量
单位:mm
型号 |
公称通径 DN(mm) |
L |
L1 |
D |
D1 |
M |
D2 |
Z-φd |
b |
H |
LO |
重量 |
Q41N-160 |
|
210 |
52 |
95 |
60 |
M24×2 |
18 |
3-18 |
20 |
77 |
220 |
5 |
15 |
230 |
62 |
95 |
60 |
M24×2 |
20 |
3-18 |
20 |
85 |
220 |
6 |
|
20 |
240 |
73 |
105 |
68 |
M33×2 |
28 |
3-18 |
20 |
94 |
250 |
8 |
|
25 |
260 |
77 |
105 |
68 |
M33×2 |
28 |
3-18 |
22 |
100 |
250 |
10 |
|
32 |
300 |
100 |
115 |
80 |
M42×2 |
38 |
4-18 |
24 |
120 |
300 |
19 |
|
40 |
350 |
110 |
165 |
115 |
M52×2 |
48 |
6-26 |
30 |
150 |
400 |
26 |
|
50 |
400 |
130 |
165 |
115 |
M64×3 |
58 |
6-26 |
32 |
165 |
400 |
39 |
|
65 |
490 |
140 |
200 |
145 |
M80×3 |
74 |
6-29 |
40 |
180 |
500 |
53 |
|
80 |
580 |
150 |
225 |
170 |
M100×3 |
94 |
6-33 |
50 |
200 |
600 |
76 |
|
100 |
620 |
178 |
260 |
195 |
M125×4 |
115 |
6-36 |
60 |
245 |
800 |
130 |
|
Q41N-320 |
10 |
210 |
52 |
95 |
60 |
M24×2 |
18 |
3-18 |
20 |
77 |
220 |
5 |
150 |
230 |
62 |
105 |
68 |
M33×2 |
28 |
3-18 |
20 |
85 |
220 |
6.5 |
|
20 |
240 |
73 |
105 |
68 |
M33×2 |
28 |
3-18 |
20 |
94 |
250 |
8 |
|
25 |
260 |
77 |
115 |
80 |
M42×2 |
35 |
4-18 |
25 |
100 |
250 |
11 |
|
32 |
300 |
100 |
135 |
95 |
M48×2 |
41 |
4-22 |
30 |
120 |
300 |
21 |
|
40 |
350 |
110 |
165 |
115 |
M64×2 |
47 |
6-26 |
35 |
150 |
400 |
28 |
|
50 |
400 |
130 |
200 |
145 |
M80×3 |
70 |
6-29 |
40 |
165 |
450 |
41 |
|
65 |
490 |
140 |
225 |
170 |
M100×3 |
90 |
6-33 |
50 |
180 |
500 |
56 |
|
80 |
580 |
150 |
260 |
195 |
M125×4 |
112 |
6-36 |
55 |
200 |
600 |
79 |
|
100 |
620 |
178 |
300 |
235 |
M155×4 |
135 |
8-36 |
65 |
245 |
800 |
134 |
型号 |
公称通径DN(mm) |
尺寸(mm) |
重量 (kg) |
||||||
L |
L1 |
D |
D1 |
H |
Lo |
16.MPa |
32.0MPa |
||
Q61N-160 |
10 |
150 |
60 |
90 |
18 |
58 |
220 |
4 |
4.5 |
15 |
170 |
70 |
100 |
23 |
62 |
220 |
4.5 |
5 |
|
20 |
190 |
80 |
110 |
29 |
7S |
250 |
6.5 |
7 |
|
25 |
205 |
95 |
115 |
36 |
80 |
250 |
8 |
9 |
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
16 |
18 |
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
22.5 |
24 |
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
35 |
38 |
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
48 |
52 |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
67 |
72 |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
116 |
124 |
Q61N高压对焊球阀主要零件材料
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
水、蒸汽、油品 |
Q61N-160/320C Q661N-160/320C |
A105、45 |
1C18Ni9Ti12Mo9Ti |
铸铁WCB |
聚四氟乙烯PTFE 增强聚四氟乙烯VUILUK PTFE 对位聚苯PPL |
聚四氟乙烯PTFE 对位聚苯PPL |
硝酸类 |
Q61N-160/320P Q661N-160/320P |
304/1C18Ni9Ti |
304/1C18Ni9Ti |
|||
醋酸类 |
Q61N-160/320R Q661N-160/320R |
316/1C18Ni9Ti12Mo2Ti |
316/1C18Ni9Ti12Mo2Ti |
正邦泵阀工矿产品订货须知:
1、Q61N高压对焊球阀的型号 2、Q61N高压对焊球阀的公称通径 DN (mm) 3、Q61N高压对焊球阀的连接方式 4、Q61N高压对焊球阀公称压力 5、Q61N高压对焊球阀的阀体材质和内件材质 6、Q61N高压对焊球阀的温度范围 7、Q61N高压对焊球阀的使用介质成分 8、Q61N高压对焊球阀的额定流量系数〔KV〕9、Q61N高压对焊球阀的结构长度 10、Q61N高压对焊球阀是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的球阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站:(www.137066.com) ,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
