ZZYP自力式调节阀

简要描述:

自力式调节阀,压力调节阀

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

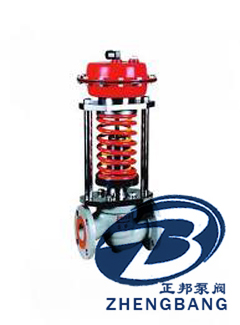

产品概述:ZZYP自力式调节阀产品一般分有单座式(ZZYP)、套筒式压力调节阀(ZZYM)、ZZYN自力式压力双座调节阀(ZZYN)这三种结构形式;执行机构有薄膜式、活塞式二种一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到佳的控制效果。作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。自力式压力调节阀公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。自力式调节阀广泛应用于石油、化工行业、水处理,食品行业、电站、轻工、印染工业部门

二、ZZYP自力式调节阀产品特点

1、ZZYP自力式调节阀压力设定值在运行期间可连续设定。

2、ZZYP自力式调节阀采用压力平衡机构,使调节阀反应灵敏、控制精确。

3、对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。

4、橡胶膜片式检测,执行机构测精度高、动作灵敏。

5、自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
6、压力分段范围细且互相交叉,调节精度高。
三、ZZYP
自力式调节阀主要技术参数



公称通径DN

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

7

11

20

30

48

75

120

190

300

480

760

1100

1750

噪音衡量系数Z值

0.6

0.6

0.6

0.55

0.55

0.5

0.5

0.45

0.4

0.35

0.3

0.2

0.2

允许压差
(Mpa)

PN16

1.6

1.5

1.2

1,0

PN40

2.0

阀盖形式

标准型-17~+300℃、高温型+300℃~+

450℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式

单座、套筒型阀芯

流量特性

线性

四、ZZYP自力式调节阀执行器技术参数



有效面积(cm )

32※

80

250

630

压力设定范围(MPa)

0.8~1.6

0.1~0.6

0.015~0.15

0.005~0.035

0.3~1.2

0.05~0.3

0.01~0.07

保证压力阀正常工作的
小压差△Pmin(MPa)

≥0.05

≥0.04

≥0.01

≥0.005

允许上下膜室之间大压差(MPa)

2.0

1.25

0.4

0.15

材料

膜盖:钢板镀锌;膜片:EPDM或FKM夹纤维

控制管线、接头

铜管或钢管10×1;卡套式接头:R1/4"

注:※该有效面积所对应的压力设定范围不适用于DN150-250。

五、ZZYP自力式调节阀主要零件材料



材料代号

C(WCB)

P(304)

R(316)

主要

零件

阀体

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯、阀座

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

阀杆

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

膜片

丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶

膜盖

A3、A4钢涂四氟乙烯

填料

聚四氟乙烯、柔性石墨

弹簧

60Si2Mn

导向套

HPb59-1

六、ZZYP自力式调节阀主要性能指标



设定值偏差

±8%

允许泄露量
(在规定实验条件下)

硬密封

4×0.01%阀额定容量

软密封

DN15~50

DN65~125

DN150~250

10气泡/min

20气泡/min

40气泡/min

公称通径

15~125mm

150~250mm

密封型式

硬密封

150℃

140℃

冷却罐≤

200℃

冷却罐和加长件≤

200℃

冷却罐和散热片≤350℃※

冷却罐和加长件≤300℃※

软密封

150℃



注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。

七、ZZYP自力式调节阀主要结构图

自力式调节阀主要结构图 自力式压力调节阀主要结构图2

八、ZZY型自力式压力调节阀主要外形尺寸



公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

法兰接管尺寸(B)

383

512

603

862

1023

1380

1800

2000

2200

法兰端间距(L)

150

160

180

200

230

290

310

350

400

480

600

730

850

压力调节范围(KPa)

15-140

H

475

520

540

710

780

840

880

915

940

1000

A

280

308

200-500

H

455

500

520

690

760

800

870

880

900

950

A

230

120-300

H

450

490

510

680

750

790

860

870

890

940

A

176

194

280

480-1000

H

445

480

670

740

780

850

860

880

930

A

176

194

280

600-1500

H

445

570

600

820

890

950

1000

1100

1200

A

85

96

1000-2500

H

445

570

600

820

980

950

1000

1100

1200

A

85

96

大约重量(Kg)

26

37

42

72

90

114

130

144

180

200

250

导压管接口螺纹

M16X1.5
