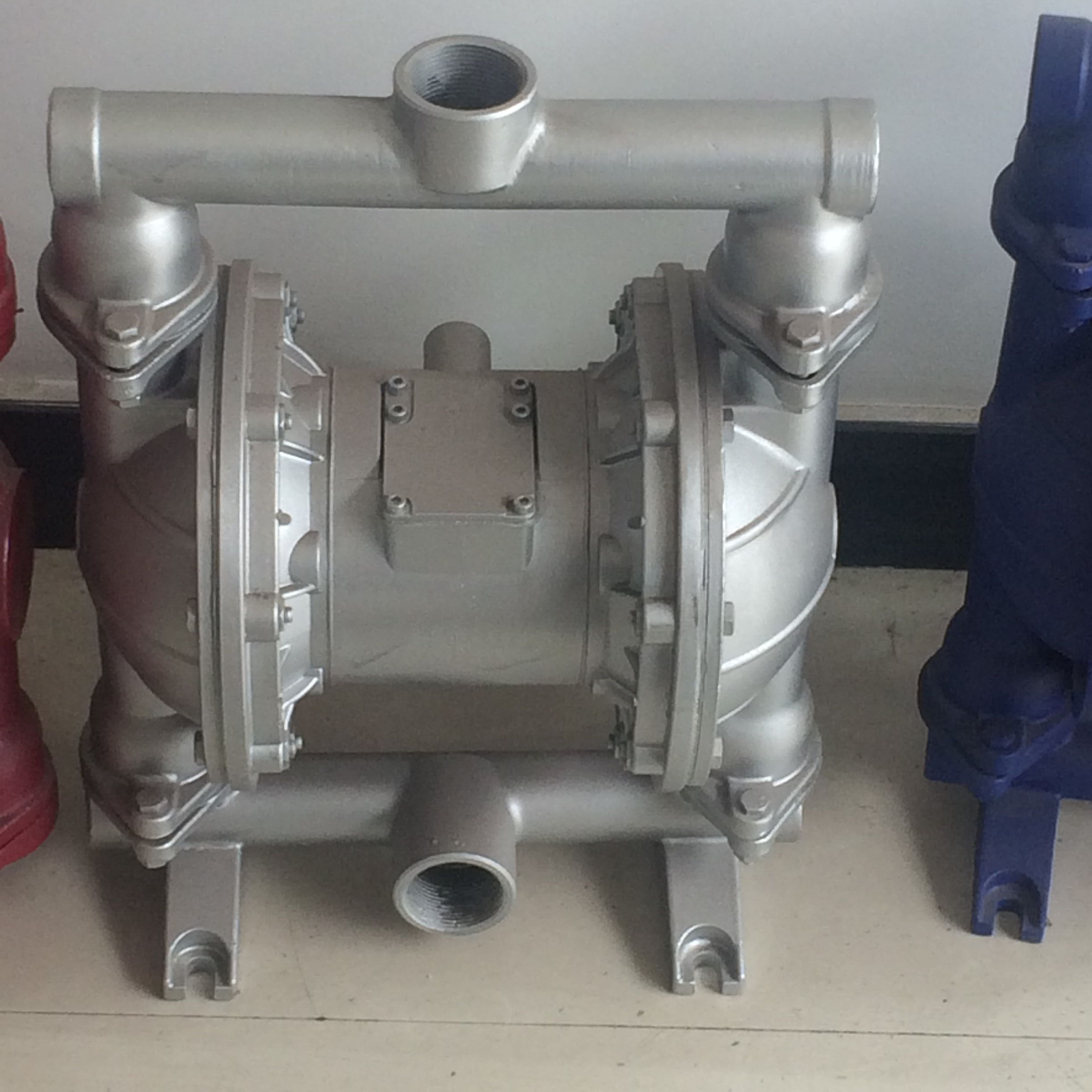

QBY气动隔膜泵

简要描述：

QBY系列气动隔膜泵是一种新型输送机械，是目前新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

免费咨询：13780168826

发邮件给我们：bangpv@126.com

分享到：

QBY系列 气动隔膜泵 产品概述：

QBY系列气动隔膜泵是一种新型输送机械，是目前新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生　产，共有八种规格直径：￠ 10mm (3/8")、￠ 15mm (1/2")、￠ 25mm (1")、￠ 40mm ( 1 1/2")、￠ 50mm (2")、￠ 65mm ( 2 1/2")、￠ 80mm (3")、￠ 100mm (4")。三种材质、铝合金、铸铁、不锈钢。QBY系列气动隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来，已被一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，且替代齿轮泵的理想产品，均取的了满意的效果。

QBY系列气动隔膜泵型号意义

QBY系列气动隔膜泵主要特点:

  1、气动隔膜泵不需灌引水，吸程高达 7m ，扬程达 50m ，出口压力≥6kgf/cm2;
  2、流动宽敞，通过性能，允许通过大颗粒直径达 10mm 。抽送泥浆、杂质时，对泵磨损甚微;
  3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
  4、气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
  5、不必用电，在易燃、易爆场所使用安全可靠;
  6、气动隔膜泵可以浸没在介质中工作;
  7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
  8、结构简单、易损件少，该泵结构简单安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
  9、可输送较粘的液体（粘度在1万厘泊以下）;
  10、QBY系列气动隔膜泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

QBY系列气动隔膜泵主要用途
  1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
  2、泵吸油漆、树胶、颜料。
  3、粘合剂和胶水、全部种类可用泵吸取。
  4、各种瓦、瓷、砖器及陶器釉浆。
  5、油井钻后，用泵吸沉积物及灌浆。
  6、泵吸各种乳剂和填料。
  7、泵吸各种污水。
  8、用泵为油轮，驳船清仓吸取仓内污水。
  9、啤酒花及发酵粉稀浆、糖浆、糖密。
  10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
  12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
  13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
  15、各种高温液体高可耐 150℃ 。
  16、作为各种固液体分离设备的前级送压装置。　

QBY系列气动隔膜泵技术参数

型号	流量 (m3/h)	扬程 (m)	出口压力 (kgf/cm2)	吸程 (m)	大允许能过颗粒直径 (mm)	大供气压力 (kbf/cm2)	大供气消耗量 (m3/min)	材料
型号	流量 (m3/h)	扬程 (m)	出口压力 (kgf/cm2)	吸程 (m)	大允许能过颗粒直径 (mm)	大供气压力 (kbf/cm2)	大供气消耗量 (m3/min)	铝合金	不锈钢	铸造铁	增强聚丙烯
QBY-10	0～0.8	0～60	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～60	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～60	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～60	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～60	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～60	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～60	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～60	6	7	10	7	1.5	★	★	★	/

注:★－有 ∕－无

QBY系列气动隔膜泵几种隔膜材料特性

隔膜品种介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙铜	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。☆.

六：正邦泵阀工矿产品订货须知:

1、QBY 气动隔膜泵的型号和名称 2、QBY 气动隔膜泵的公称通径 3、QBY 气动隔膜泵的流量 4、QBY 气动隔膜泵的电机功率(KW) 5、QBY 气动隔膜泵的转速(r/min) 6、QBY 气动隔膜泵的额定电压〔V〕7、QBY 气动隔膜泵的扬程(m) 8、QBY 气动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的隔膜泵系列的产品型号，请按型号直接向正邦泵阀公司销售部订购。
三、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
