QBK第三代气动隔膜泵

简要描述:

QBK气动隔膜泵是我公司开发的第三代气动隔膜泵,具有使用寿命长,不会停顿等优点,它既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

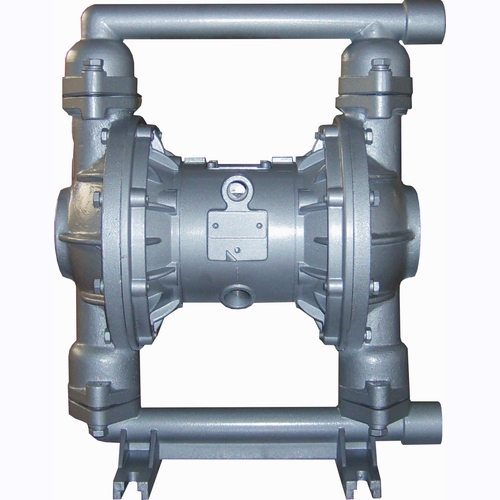

QBK第三代气动隔膜泵产品概述



QBK气动隔膜泵是我公司开发的第三代气动隔膜泵,具有使用寿命长,不会停顿等优点,它既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

QBK第三代气动隔膜泵QBK第三代气动隔膜泵膜片


1、QBK
第三代气动隔膜泵不需灌引水。吸程高达5m,扬程达70m,出口压力≥6bar。
2、QBK
第三代气动隔膜泵流动宽敞,通过性能好,允许通过大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、QBK
第三代气动隔膜泵的扬程、流量可通过气阀开度实现无级调节(气压调节在1-7 bar之间);
4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、QBK气动隔膜泵不必用电,在易燃、易爆场所使用安全可靠;
6、QBK
第三代气动隔膜泵可以浸没在介质中工作;
7、QBK
第三代气动隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门。即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装,维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵大特点。



QBK第三代气动隔膜泵安装图:

QBK第三代气动隔膜泵安装图

QBK第三代气动隔膜泵产品用途
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品
各种固液分离设备的前级送压装置

QBK
第三代气动隔膜泵规格型号

型号

入口

出口

连接方式

泵体材质

inc

mm

inc

mm

NPT

BSPT

ANSI法兰

DIN法兰

铸铁Z

铝合金L

不锈钢B

塑料S

衬胶ZCJ

QBK-8

5/16

8

5/16

8

-

-

-

-

-

-

QBK-10

3/8

10

3/8

10

-

-

-

QBK-15

1/2

15

1/2

15

-

-

-

QBK-25

1

25

1

25

-

-

-

QBK-40

1-1/2

40

1-1/2

32

-

-

-

QBK-50

2

50

2

50

-

-

QBK-80

3

80

3

80

-

-


QBK
第三代气动隔膜泵主要外形尺寸表

型号

A

B

C

D

E

H1

H2

H3

H

螺纹

法兰式

NPT/BSPT

ANSI

DIN

QBK-8

95

80

145

144

20

20

117

10

140

5/16"

-

-

QBK-10-15

135

48

218

144

12

34

176

10

226

3/8"-1/2"

-

-

QBK-25

236

145

381

248

12

46

344

18

412

1"

-

-

QBK-40

236

145

381

248

12

50

348

18

428

1-1/2"

-

-

QBK-50

320

220

518

347

14

50

521

27

609

2"

QBK-80

360

240

634

455

18

96

696

50

842

3"

法兰端尺寸根据相应的标准设计,按设计给定,也可以根据客户的设计生产。



正邦泵阀工矿产品订货须知:

1、QBK第三代气动隔膜泵的型号和名称 2、QBK第三代气动隔膜泵的公称通径 3、QBK第三代气动隔膜泵的流量 4、QBK第三代气动隔膜泵的电机功率(KW)  5、QBK第三代气动隔膜泵的转速(r/min)  6、QBK第三代气动隔膜泵的额定电压〔V〕7、QBK第三代气动隔膜泵的扬程(m) 8、QBK第三代气动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的
隔膜泵系列的产品型号,请按型号直接向正邦泵阀公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
