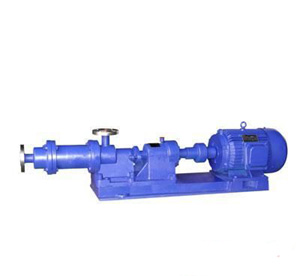

I-1B系列浓浆泵(螺杆泵)是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。
一、I-1B 浓浆泵 (螺杆泵)产品概述:
I-1B系列 浓浆泵 (螺杆泵)是单螺杆式容积回转泵,该泵利用偏心单螺旋的螺杆在双螺旋衬套内的转动,使浓浆液沿螺旋槽由吸入口推移至排出口,实现泵的输送功能。
二、I-1B 浓浆泵 (螺杆泵)产品特点:
1、可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。
2、输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
3、排出压力与转速无关 ,低流量也可保持高的排出压力。
4、流量与转速成正比,通过变速机构或调速电机可实现流量调节。
5、自吸能力强,不用装底阀可直接抽吸液体。
6、泵可逆转,液体流向由泵的旋转方向来改变,适用于管道需反正向冲洗的场合。
7、运转平稳、振动、噪声小。
8、结构简单、拆装维修方便。
I-1B 浓浆泵 广泛就应用于化工、制药、酿造、造纸、食品等单位。
三、I-1B 浓浆泵 (螺杆泵)结构材质形式:
I-1BB型:壳体铸件,传动件(主轴、螺杆和绕轴)为2Cr13不锈钢制造,适用于一般中性浓浆液输送,一般微酸、碱浆液输送。
I-1BF型:传动件和接触浆液的泵壳均由不锈钢制造,适用于食品、制药、及腐蚀性浆液的输送。
橡胶衬套有一般耐磨橡胶、食品用橡胶和耐油橡胶供用户选择。
传动方式有电机与泵轴直接传动,电机经减速机与泵直接传动和电机经三角皮带轮与泵轴传动式。
配用电动机有一般封闭式,防爆式和电磁调速式电机并配无级变速机,齿轮减速机供用户选购。
四、I-1B 浓浆泵 技术参数:
流量:1.5-38m3/h;
扬程:30-80m;
功率:1.1-15kw;
转速:960r/min;
温度:0-100℃;
口径:25-150mm。
I-1B 浓浆泵 (螺杆泵)尺寸及参数
型 号 |
理论流量 |
流量 |
扬程 |
吸程 |
进出口径 |
转速 |
配用电机 |
工作压力 |
老型I-1B1寸 |
1.8 |
1.1 |
30 |
2 |
25 |
960 |
2.2 |
3 |
I-1B1寸 |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
老型I-1B1.5寸 |
4.8 |
3 |
80 |
2 |
40 |
960 |
3 |
8 |
I-1B1.5寸 |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
I-1B2寸 |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
I-1B2.5寸 |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
老型I-1B3寸 |
15 |
10 |
60 |
3 |
75 |
960 |
7.5 |
6 |
I-1B3寸 |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
I-1B4寸 |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
I-1B5寸 |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
老型I-1B5寸 |
27 |
19 |
60 |
3 |
125 |
960 |
11 |
6 |
I-1B6寸 |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 |
正邦泵阀工矿产品订货须知:
1、I-1B
浓浆泵
(螺杆泵)的型号和名称 2、I-1B
浓浆泵
(螺杆泵)的公称通径 3、I-1B
浓浆泵
(螺杆泵)的流量 4、I-1B
浓浆泵
(螺杆泵)的电机功率(KW) 5、I-1B
浓浆泵
(螺杆泵)的转速(r/min) 6、I-1B
浓浆泵
(螺杆泵)的额定电压〔V〕7、I-1B
浓浆泵
(螺杆泵)的扬程(m) 8、I-1B
浓浆泵
(螺杆泵)是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的
螺杆泵
系列的产品型号,请按型号直接向正邦泵阀公司销售部订购。
三、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
