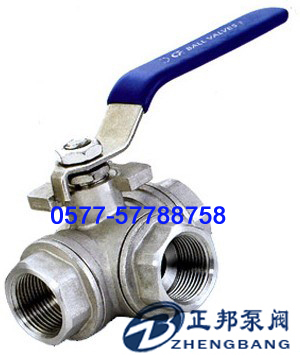

螺纹三通球阀

简要描述:

螺纹三通球阀产品概述:螺纹三通球阀产品特点:应用规范 公称压力:2.5MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G) 螺纹类型:G·

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

Q14/15F螺纹三通球阀产品概述:



Q14/15F螺纹三通球阀产品特点:应用规范 公称压力:2.5MPa 适用温度范围:-20~232℃350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G) 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不锈钢球阀,三通球阀,不锈钢球阀。

Q14/15F螺纹三通球阀主要零件材料

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

不锈钢CF8M/CF8

4

球垫

聚四氟乙烯PTFE

5

阀杆

不锈钢CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

压盖螺母

不锈钢CF8M/CF8

10

手柄

不锈钢CF8M/CF8

11

流向指示牌

ALUMINUM

12

华司

不锈钢CF8

13

螺帽

不锈钢CF8

14

锁定装置

不锈钢CF8

15

皮套

塑料

16

盲盖

不锈钢CF8M/CF8

Q14/15F螺纹三通球阀的L型主要尺寸、单位mm:

SIZE

d

L

H

D1

B

W1

W2

h

重量WT(g)

1/2″

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4″

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1″

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

11/4″

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

11/2″

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2″

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450

Q14/15F螺纹三通球阀的T型主要尺寸、单位mm:

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2″

12.7

75

59

126

71.0

335

375

22.4

35.0

10-24UNC

550

3/4″

16

85

64

126

81.5

390

425

22.4

35.0

10-24UNC

725

1″

20

100

80

145

102.0

505

515

22.4

35.0

10-24UNC

1000

11/4″

25

115

90

145

108.5

510

575

25.4

38.1

10-24UNC

2000

11/2″

32

125

96

204

121.0

580

630

25.4

38.1

1/4-20UNC

3000

2″

38.1

148

106

204

138.5

655

730

25.4

38.1

1/4-20UNC

4650





正邦泵阀工矿产品订货须知:

1、Q14/15F螺纹三通球阀的型号 2、Q14/15F螺纹三通球阀的公称通径 DN (mm) 3、Q14/15F螺纹三通球阀的连接方式  4、Q14/15F螺纹三通球阀的公称压力 5、Q14/15F螺纹三通球阀的阀体材质和内件材质  6、Q14/15F螺纹三通球阀的温度范围  7、Q14/15F螺纹三通球阀的使用介质成分  8、Q14/15F螺纹三通球阀的额定流量系数〔KV〕9、Q14/15F螺纹三通球阀的结构长度  10、Q14/15F螺纹三通球阀的是否带附件以便我们的为您正确选型。

若已经由设计单位选定我公司的球阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站:(
www.137066.com) ,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
