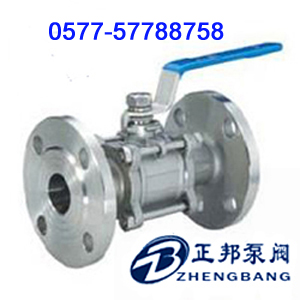

三片式法兰球阀

简要描述:

三片式法兰球阀采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:
三片式法兰球阀产品概述:
阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。驱动方式:手动、电动、气动,可设置90°开关定位机构,根据需要加锁以防止误操作
三片式法兰球阀用途
适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三片式法兰球阀主要连接尺寸及重量                                      单位:mm



SIZE
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
d
15
20
25
32
38
50
65
76
100
L
130
150
160
180
200
230
290
310
350
D
95
105
115
135
145
160
180
195
230
D1
65
75
85
100
110
125
145
160
190
D2
45
55
65
78
85
100
120
135
160
b
14
16
16
18
18
20
22
24
24
f
2
2
2
3
3
3
3
3
3
H
75
95
90
110
130
140
170
180
250
w
130
140
140
170
200
220
350
350
550
n-do
4-14
4-14
4-14
4-18
4-18
8-18
8-18
8-18
8-22
三片式法兰球阀主要零件材料



序号NO.
球阀的零件名称
球阀的材质
不锈钢
碳钢
1
螺栓
不锈钢304
碳钢
2
弹簧垫圈
不锈钢304
不锈钢304
3
螺母
不锈钢304
碳钢
4
阀盖
不锈钢SS316
碳钢WCB
5
阀体
不锈钢SS316
碳钢WCB
6
不锈钢SS304
不锈钢CF8
7
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
阀杆
不锈钢SS316
不锈钢SS304
9
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
10
阀杆螺母
不锈钢SS316
不锈钢SS304
11
弹簧垫圈
不锈钢SS304
不锈钢SS304
12
螺母
不锈钢SS304
不锈钢SS304
13
手柄
不锈钢SS304
不锈钢SS304
三片式法兰球阀订货须知:
1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8电源电压和控制信号 9是否带附件 10使用介质成分
