产品中心您现在的位置:首页 > 产品中心 > 阀门配套 >ZCS水用电磁阀

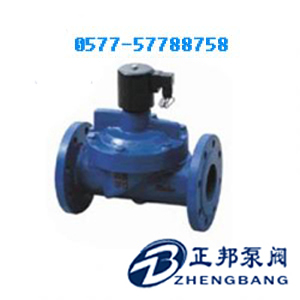

ZCS水用电磁阀

简要描述:

水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故队工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

ZCS水用电磁阀产品概述:
ZCS列电磁阀适用于以水或液体为工作介质,可自动化控制或远程制水、油、液体等工作介质管路的通断。由于
水用电磁阀采用橡胶密封,故队工作介质的清洁度大大减低,具有启闭迅速,可靠性高等特点。



ZCS水用电磁阀技术参数:



工作介质DN

水、粘度≤4E的油及其它非腐蚀性流体

介质温度℃

≤60

公称压力(Mpa)

1.0

工作压差(Mpa)

0.05~1.0

0.1~1.0

0.15~1.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数(KV)

按JB/T7352-94规定

写落量(ml/min)

按JB/T7352-94·F规定

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

功耗

36VA

50VA



ZCS水用电磁阀安装尺寸:



公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2

















20

119

80

3/4















3

25

123

90

1

130

160

115

85

65

4-φ14

16

3

32

137

140



137

180

140

100

76

4-φ18

18

3

40

152

156



152

200

150

110

84

4-φ18

18

3

50

164

180

2

152

230

165

125

99

4-φ18

20

3

65







222

290

185

145

118

4-φ18

20

3

80







239

310

200

160

132

4-φ18

22

3

100







255

350

220

180

156

4-φ18

24

3

125







416

400

250

210

184

4-φ18

26

3

150







440

480

285

240

211

8-φ22

26

3

200







443

600

340

295

266

8-φ22

26

3

250







493

730

395

350

319

8-φ22

28

3

300







549

850

445

400

370

8-φ22

28

4

★正邦泵阀工矿产品订货须知:

1水用电磁阀的型号   2、水用电磁阀的公称通径 DN (mm)   3、水用电磁阀的连接方式(法兰、螺纹、焊接等)   4、水用电磁阀公称压力   5、水用电磁阀的阀体材质和内件材质  6、水用电磁阀的温度范围  7、水用电磁阀的使用介质成分  8、水用电磁阀的额定流量系数〔KV〕9、水用电磁阀的结构长度  10、水用电磁阀是否带附件以便我们的为您正确选型。

 若已经由设计单位选定我公司的电磁阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站:(
www.137066.com) ,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
