ZCQ型气控电磁阀适用于工作压力为0~0.8Mpa,电磁阀工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上

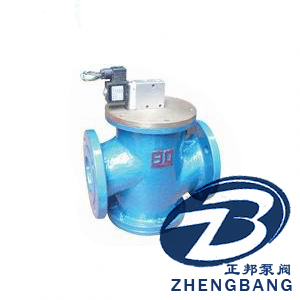

ZCQ型气控电磁阀产品概述
ZCQ型气控电磁阀适用于工作压力为0~0.8Mpa,电磁阀工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上,是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统,也可应用于大口径高压管道的自控系统。
ZCQ型气控电磁阀主要技术参数:
电磁阀公称通径(mm) |
25 |
50 |
65 |
80 |
100 |
电磁阀工作压力 |
0~0.8Mpa |
||||
电磁阀适用介质 |
气、水、液、蒸汽、煤气 |
||||
控制压力 |
0.1~0.65Mpa |
||||
控制介质 |
气 |
||||
环境温度 |
-10~+50℃ |
||||
高介质温度 |
120℃ |
||||
电源 |
AC220V+10%/-15% 50Hz±5%或定制 |
||||
温升 |
|
||||
外形尺寸(H*L)mm |
200*125 |
350*230 |
374*250 |
420*270 |
490*320 |
接管形式 |
内螺纹G1 |
法兰4孔φ18 |
法兰4孔φ18 |
法兰4孔φ18 |
法兰4孔φ18 |
ZCQ型气控电磁阀工作压力与控制压力对表:
工作压力 |
0 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
小控制压力 |
0.1 |
0.15 |
0.2 |
0.3 |
0.4 |
0.45 |
0.5 |
0.58 |
0.63 |
★正邦泵阀工矿产品订货须知:
1、气控电磁阀的型号 2、气控电磁阀的公称通径 DN (mm) 3、气控电磁阀的连接方式(法兰、螺纹、焊接等) 4、气控电磁阀公称压力 5、气控电磁阀的阀体材质和内件材质 6、气控电磁阀的温度范围 7、气控电磁阀的使用介质成分 8、气控电磁阀的额定流量系数〔KV〕9、气控电磁阀的结构长度 10、气控电磁阀是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的电磁阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
