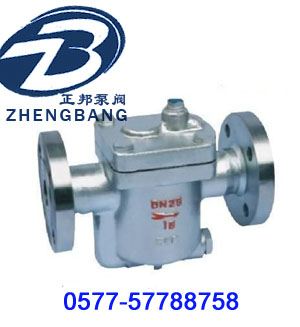

自由半浮球式蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
☆自由半浮球式蒸汽疏水阀结构特点及工作原理:
自由半浮球式蒸汽疏水阀未开始工作时,自由半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管进入阀体,当蒸汽体积增加到一定程度时,浮力使半浮球上浮,在蒸汽压力作用下,半浮球靠向疏水喷咀将其封闭,阻止了蒸汽外逸。当大量凝结水进入阀体时,半浮球内蒸汽体积减少,此半浮球在自身重力作用下落,半浮球脱离疏水喷咀,完成了一个工作循环。继而周而复始运动,起动自动排水阻汽的目的。
1、自由半浮球式蒸汽疏水阀对凝结水的发生量适应性强,即可间歇排放,又可连续排放。
2、1的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞,关闭十分可靠,寿命长久。
3、自由半浮球式蒸汽疏水阀的内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
4、背压率高。(90%)。
5、汽水分离可靠(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔,可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。
☆自由半浮球式蒸汽疏水阀主要性能规范
Chief Property And Specification
公称压力 |
试验压力 |
高工作压力DMO |
高工作温度TMO(℃)Max Works Temperature |
适用介质 |
漏汽率 |
高背压率(%) |
1.6 |
2.4 |
1.6 |
220 |
蒸汽Steam、凝结水 |
≤0.5 |
85 |
☆自由半浮球式蒸汽疏水阀主要外形尺寸与连接尺寸
Main external and connecting dinensions
型号 |
公称通径 |
L |
H |
H1 |
型号 |
公称通径 |
L |
H |
D |
D1 |
D2 |
b |
f |
||||||||||||||
|
15 |
155 |
142 |
80 |
|
15 |
210 |
142 |
95 |
65 |
45 |
14 |
2 |
||||||||||||||
20 |
155 |
142 |
80 |
20 |
210 |
142 |
105 |
75 |
55 |
14 |
2 |
||||||||||||||||
25 |
155 |
142 |
80 |
25 |
230 |
142 |
115 |
85 |
65 |
14 |
2 |
||||||||||||||||
32 |
180 |
200 |
105 |
32 |
270 |
200 |
135 |
100 |
78 |
16 |
2 |
||||||||||||||||
40 |
180 |
200 |
105 |
40 |
270 |
200 |
145 |
110 |
85 |
16 |
3 |
||||||||||||||||
50 |
180 |
200 |
105 |
50 |
270 |
200 |
160 |
125 |
100 |
16 |
3 |
正邦泵阀工矿产品订货须知:
1、自由半浮球式蒸汽疏水阀的型号 2、自由半浮球式蒸汽疏水阀的公称通径 DN (mm) 3、自由半浮球式蒸汽疏水阀的连接方式(法兰、螺纹、焊接等) 4、 自由半浮球式蒸汽疏水阀公称压力 5、 自由半浮球式蒸汽疏水阀的阀体材质和内件材质 6自由半浮球式蒸汽疏水阀的温度范围 7、自由半浮球式蒸汽疏水阀的使用介质成分 8、 自由半浮球式蒸汽疏水阀的额定流量系数〔KV〕9、自由半浮球式蒸汽疏水阀的结构长度 10、自由半浮球式蒸汽疏水阀是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的疏水阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
