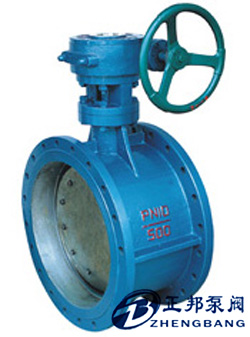

法兰式软密封蝶阀

简要描述:

法兰式软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

 法兰式软密封蝶阀

软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

 法兰式软密封蝶阀采用标准 :
设 计 标 准:GB/T12238-1989;

      lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241.6-1998:

       IS0 7005-2或
BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989:

       lS0 5752-1988或
BS EN558-1
压 力 试 验:GB/T13927-1 992;JB/T9092-1999;

       lS0 5028-1993或BS 6755-l-1986

 法兰式软密封蝶阀主要技术参数



公称通径

DNmm

50~2000

公称压力

PNMPa

0.6

1.O

1.6

试验压力 PsMPa

强度试验

0.9

1.5

2.4

密封试验

O.66

1.1

1.76

适用介质

空气、水、污水、蒸气、煤气、油品等

驱动形式

手动、蜗轮传动、气传动、电传动

 法兰式软密封蝶阀主要零件的材料



零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

0型圈、柔性石墨

 法兰式软密封蝶阀密封材料



材料品种

氯丁橡胶

丁腈橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

×或 0rJ

XA或orJA

XB或orJB

xC、JC或0rF

XD或orJD

× E或orJE

耐高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

D41、D341、D641、D941(X.J)法兰式软密封蝶阀连接尺寸

通径

主要尺寸

0.25MPa~0.6MPa

1.0MPa

1.6MPa

mm

inch

L

H

H1

D

D1

Z-φd

D

D1

Z-φd

D

D1

Z-φd

80

3

114

115

235

185

150

418

195

160

4-18

195

160

8-18

100

4

127

120

240

205

170

4-18

215

180

8-18

215

180

8-18

125

5

140

130

270

235

200

8-18

245

210

8-18

245

210

8-18

150

6

140

150

300

260

225

8-18

280

240

8-23

280

240

8-23

200

8

152

180

300

315

280

8-18

335

295

8-23

335

295

12-23

250

10

250

220

400

370

335

12-18

390

350

12-23

405

355

12-25

300

12

270

250

410

435

95

12-23

440

400

12-23

460

410

12-25

350

14

290

270

460

485

445

12-23

500

460

16-23

520

470

16-25

400

16

310

290

510

35

495

16-23

565

515

16-25

585

525

16-30

450

18

330

320

560

5g0

550

20-23

615

565

20-25

640

585

20-30

500

20

350

360

590

640

600

20-23

670

620

20-25

705

650

20-34

600

24

390

390

660

755

705

20-25

780

725

20-30

840

770

20-41

700

28

430

460

780

860

810

24-25

895

840

24-30

910

840

24-41

800

32

470

530

850

975

920

24-30

1010

950

24-34

1020

950

24-41

900

36

510

570

920

1075

1020

24-30

1110

1050

28-34

1120

1050

28-41

1000

40

550

630

990

1175

1120

28-30

1220

1160

28-34

1255

1170

28-48

1200

48

630

750

1115

1400

1340

32-34

1450

1380

32-41

1485

1390

32-54

1375

1320

32-30

1400

56

710

850

1228

1620

1560

36-34

1675

1590

36-48



1575

1520

36-40

1600

64

790

990

1340

1820

1760

40-34

1915

1820

40-54



1785

1730

40-30

1800

72

870

110

1570

2045

1970

44-41

2115

2020

44-54



1985

1930

44-30

2000

80

950

1170

1680

2265

2180

48-48

2325

2230

46-54



2185

2130

48-30

法兰式软密封蝶阀订货须知
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
