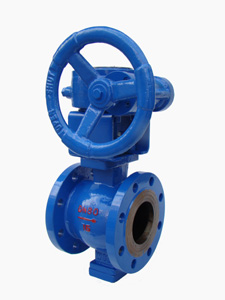

V型球阀

简要描述:

V型球阀是一种硬密封调节球阀。 采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型球阀;球阀;V型偏心球阀

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

V型调节球阀产品概述:

V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。

启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大,压力损失小。

结构紧凑,通用性强,流量特性为近似等百分比,可调范围大,大可调比为100:1。蜗轮传动V型球阀还具有精确调节并可靠定位的功能。

V型调节球阀尺寸和数据:


公称通径D(mm)

25

32

40

50

65

80

100

125

150

200

300

 额定流量系数kv

22

36

58

82

145

200

355

554

798

1418

3900

 公称压力PN(MPa)

1.6、4.0、6.4

 流量特性

近似等百分比

 阀板转角(度)

0°±4至90° ±4°(可调)

 操作压力(MPa)

双作用0.2~1.0、单作用0.3—1.0

 适用工作温度(℃)

软密封:-40~180、硬密封:-60~450

 允许压差(MPa)

     为公称压力值

4.0

2.0

 允许泄漏量等级

软密封Ⅵ级、硬密封Ⅳ级

 动作时间(S)

0.5~7

执行机构输出力矩(Nm)

5.9~5169



正邦泵阀工矿产品订货须知:

1V型调节球阀的型号 2、V型调节球阀的公称通径 DN (mm) 3、V型调节球阀的连接方式  4、V型调节球阀公称压力 5、 V型调节球阀的阀体材质和内件材质  6、V型调节球阀的温度范围  7、V型调节球阀的使用介质成分  8、V型调节球阀的额定流量系数〔KV〕9、V型调节球阀的结构长度  10、V型调节球阀是否带附件以便我们的为您正确选型。

若已经由设计单位选定我公司的球阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站:(
www.137066.com) ,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
