QDX单相小型潜水泵适用于浅水排灌,用于输送清水的潜水泵。其功率为0.12-2.2KW或更大,QX小型清水潜水泵主要用于局部区域排水,如防汛排涝、建筑施工、养殖场净化等,有时水中含固体杂质的体积比可能会比较高,有时会超过0.1/%,甚至达到1%-2%,这对该小型潜水泵零部件的耐磨性和机械密封的要求较高。小型潜水泵还广泛应用于农村井下抽水、农田排灌、园林浇灌和家庭生活用水,也可用于抽排工业积水、养殖用水等。

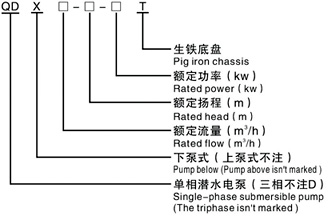

QDX单相小型潜水泵型号意义
二、QDX单相小型潜水泵特点

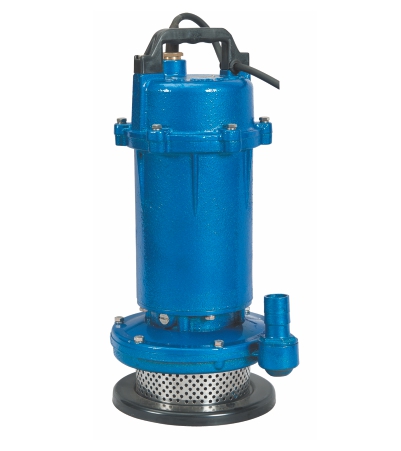

小型潜水泵由水泵、 密封和电动机三部分组成,电动机位于电泵上部,为单相或三相异步电动机;潜水泵位于电泵下部,为离心式叶轮、蜗壳结构;水泵与电动机之间采用双端面机械密封,各固定止处采用"O"形耐油橡胶密封圈作静密封.
QX小型清水潜水泵转轴经镀硬铬处理,有效提高了轴的耐 磨性和耐腐蚀性,同时有利于叶轮的维修拆卸.
·电机内配有热保护器,能在电泵缺相、过载、电机过热等情况下自行断开电源保护电机.
三、QDX单相小型潜水泵使用条件:
1、介质温度不高于+40℃;
2、介质的PH值为6.5-8.5之间;
3、介质中含固体杂质体积比不超过0.1%,粒径不超过0.2mm; 如果颗粒直径大或者含量多可以选择潜水排污泵产品。
4、电源为单相电压220V,三相电压380V,频率50Hz,电压波动范围为额定值的0.9-1.1倍.
5、潜水深度不超过5m.如果抽的水位比较低淹没不了泵体建议选用小型不锈钢潜水泵,该泵冷却方式采用下吸上出的方式用流体冷却电机。
型号 |
功率 |
电压 |
扬程 |
流量 |
配管 |
|
|
型号 |
功率 |
电压 |
扬程 |
流量 |
配管 |
|
QDX1. |
0.37 |
220 |
16 |
1.5 |
25 |
|
QDX |
1.5 |
220 |
8 |
40 |
80 |
|
|
QDX1. |
0.37 |
220 |
26 |
1.5 |
25 |
|
QDX65-4.5-1.5 |
1.5 |
220 |
4.5 |
65 |
100 |
|
|
QDX |
0.37 |
220 |
14 |
3 |
25 |
|
QDX |
1.5 |
220 |
3 |
100 |
160 |
|
|
QDX1. |
0.40 |
220 |
28 |
1.5 |
25 |
|
QDX6-40-2.2 |
2.2 |
220 |
40 |
6 |
40 |
|
|
QDX |
0.40 |
220 |
15 |
3 |
25 |
|
QDX10-32-2.2 |
2.2 |
220 |
32 |
10 |
50 |
|
|
QDX1.5-32-0.55 |
0.55 |
220 |
32 |
1.5 |
25 |
|
QDX25-17-2.2 |
2.2 |
220 |
17 |
25 |
65 |
|
|
QDX |
0.55 |
220 |
18 |
3 |
32 |
|
QDX |
2.2 |
220 |
10 |
40 |
80 |
|
|
QDX |
0.55 |
220 |
16 |
5 |
40 |
|
QDX |
2.2 |
220 |
7 |
65 |
100 |
|
|
QDX |
0.55 |
220 |
14 |
6 |
40 |
|
QDX100-4.5-2.2 |
2.2 |
220 |
4.5 |
100 |
160 |
|
|
QDX |
0.55 |
220 |
10 |
10 |
50 |
|
QX |
0.75 |
380 |
18 |
6 |
40 |
|
|
QDX1.5-32-0.75 |
0.75 |
220 |
32 |
1.5 |
25 |
|
QX |
0.75 |
380 |
10 |
15 |
50 |
|
|
QDX |
0.75 |
220 |
24 |
3 |
32 |
|
QX |
0.75 |
380 |
6 |
25 |
65 |
|
|
QDX |
0.75 |
220 |
18 |
6 |
40 |
|
QX40-4-0.75 |
0.75 |
380 |
4 |
40 |
80 |
|
|
QDX |
0.75 |
220 |
15 |
10 |
50 |
|
QX |
1.1 |
380 |
30 |
3 |
32 |
|
|
QDX |
0.75 |
220 |
10 |
15 |
50 |
|
QX |
1.1 |
380 |
24 |
6 |
40 |
|
|
QDX |
0.75 |
220 |
10 |
20 |
65 |
|
QX |
1.1 |
380 |
18 |
10 |
50 |
|
|
QDX |
0.75 |
220 |
6 |
25 |
65 |
|
QX15-14-1.1 |
1.1 |
380 |
14 |
15 |
50 |
|
|
QDX40-3.5-0.75 |
0.75 |
220 |
3.5 |
40 |
80 |
|
QX |
1.1 |
380 |
9 |
25 |
65 |
|
|
QDX1.5-35-0.85 |
0.85 |
220 |
35 |
1.5 |
25 |
|
QX40-5.5-1.1 |
1.1 |
380 |
5.5 |
40 |
80 |
|
|
QDX |
0.85 |
220 |
28 |
3 |
32 |
|
QX65-3.5-1.1 |
1.1 |
380 |
3.5 |
65 |
100 |
|
|
QDX |
0.85 |
220 |
24 |
6 |
40 |
|
QX6-32-1.5 |
1.5 |
380 |
32 |
6 |
40 |
|
|
QDX |
0.85 |
220 |
16 |
10 |
50 |
|
QX |
1.5 |
380 |
24 |
10 |
50 |
|
|
QDX |
0.85 |
220 |
10 |
25 |
65 |
|
QX15-18-1.5 |
1.5 |
380 |
18 |
15 |
50 |
|
|
QDX |
1.1 |
220 |
30 |
3 |
32 |
|
QX |
1.5 |
380 |
12 |
25 |
65 |
|
|
QDX |
1.1 |
220 |
24 |
6 |
40 |
|
QX |
1.5 |
380 |
8 |
40 |
80 |
|
|
QDX |
1.1 |
220 |
18 |
10 |
50 |
|
QX65-4.5-1.5 |
1.5 |
380 |
4.5 |
65 |
100 |
|
|
QDX15-14-1.1 |
1.1 |
220 |
14 |
15 |
50 |
|
QX |
1.5 |
380 |
3 |
100 |
160 |
|
|
QDX
|
1.1 |
220 |
9 |
25 |
63 |
|
QX6-40-2.2 |
1.5 |
380 |
40 |
6 |
40 |
|
|
QDX40-5.5-1.1
|
1.1 |
220 |
5.5 |
40 |
80 |
|
QX10-32-2.2 |
2.2 |
380 |
32 |
10 |
50 |
|
|
QDX65-3.5-1.1 |
1.1 |
220 |
3.5 |
65 |
100 |
|
QX25-17-2.2 |
2.2 |
380 |
17 |
25 |
65 |
|
|
QDX6-32-1.5 |
1.5 |
220 |
32 |
6 |
40 |
|
QX |
2.2 |
380 |
10 |
40 |
80 |
|
|
QDX |
1.5 |
220 |
24 |
10 |
50 |
|
QX |
2.2 |
380 |
7 |
65 |
100 |
|
|
QDX15-18-1.5 |
1.5 |
220 |
18 |
15 |
50 |
|
QX100-4.5-2.2 |
2.2 |
380 |
4.5 |
100 |
160 |
|
|
QDX |
1.5 |
220 |
12 |
25 |
65 |
|
以上表格中电源频率50Hz 同步转速2860r/min |
