液体膨胀式疏水阀

简要描述:

液体膨胀式疏水阀是热静力型疏水阀中经济实验用的节能型疏水阀。它的优点是:体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:

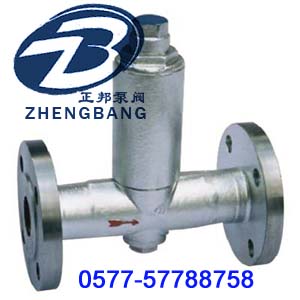

CS44H液体膨胀式蒸汽疏水阀产品概述:



CS44H液体膨胀式蒸汽疏水阀是热静力型疏水阀中经济实验用的节能型疏水阀。它的优点是:体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% ,不锈钢波纹管伸缩量大,好调整,该阀设有调整螺栓,可根据需要调节使用温度,一般过冷度低于饱和温度 18 ℃-40 ℃ 。
CS44H
液体膨胀式蒸汽疏水阀用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很广。

CS44H液体膨胀式蒸汽疏水阀特点

1.不锈钢玻纹管坚固耐用,使用寿命长。
2.可调整凝结水的排放温度,利用显热,节能效果显著。
3.阀前始终有凝结水,形成可靠的水封,无蒸汽泄漏。
4.液体膨胀式疏水阀不受震动、蒸汽压力波动和水锤的影响。
5.液体膨胀式疏水阀可任意角度安装,不受安装方位限制,并且排空气性能优良。
6.液体膨胀式疏水阀结构简单,并带有过滤装置,方便安装和维护。

CS44H液体膨胀式蒸汽疏水阀工作原理

液体膨胀式蒸汽疏水阀的内部结构是一个不锈钢波纹管为主要动作元件,内充一种汽化温度低于水饱和温度的液体。当装置启动时,管道出现冷却凝结水,波纹管内液体处于冷凝状态,阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,波纹管内充液开始蒸发膨胀,内压增高,变形伸长,带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。

CS44H液体膨胀式蒸汽疏水阀型号规格外型尺寸表

产品型号

能 径

连接方式

工作压力
范围

(Mpa)

排水温度
调节范围

(℃)

高允许
温度

阀体
材料

外型尺寸

L

H1

H2

W

CS14F-16C

(角式)

15

螺纹

0.01-1.6

60-120

220

WCB



61.5

79



20



61.5

79



25



61.5

79



CS14F-16C

(直通式)

15

螺纹

0.01-1.6

60-120

200

HT200

90

110

30

42

20

90

110

30

42

25

95

110

33

46

CS44F-16C

15

法兰

0.01-1.6

60-120

220

WCB

150

24.5

165

42

20

150

24.5

165

42

25

160

24.5

165

46

32

210

143

31

61

40

230

147

35

61

50

230

151

39

61





 正邦泵阀工矿产品订货须知:

1、CS44H液体膨胀式蒸汽疏水阀的型号 2、CS44H液体膨胀式蒸汽疏水阀的公称通径 DN (mm) 3、CS44H液体膨胀式蒸汽疏水阀的连接方式  4、CS44H液体膨胀式蒸汽疏水阀公称压力 5、 CS44H液体膨胀式蒸汽疏水阀的阀体材质和内件材质  6 CS44H液体膨胀式蒸汽疏水阀的温度范围  7、CS44H液体膨胀式蒸汽疏水阀的使用介质成分  8、CS44H液体膨胀式蒸汽疏水阀的额定流量系数〔KV〕9、CS44H液体膨胀式蒸汽疏水阀的结构长度  10、CS44H液体膨胀式蒸汽疏水阀是否带附件以便我们的为您正确选型。

若已经由设计单位选定我公司的疏水阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
感谢您访问我们正邦泵阀的企业网站:(
www.137066.com) ,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
