立式自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。

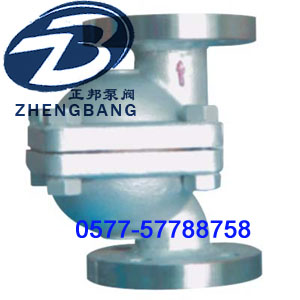

CS41H-3NL立式自由浮球式疏水阀产品概述:
CS41H-3NL立式自由浮球式疏水阀是目前先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的高水平。我公司引进国外先进的空心浮球研磨专用设备,对不锈钢自由浮球进行精细研磨,浮球圆度误差达到直径的千分之二,由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置,阻止蒸汽泄漏;不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,能使加热设备达到没有凝结水存聚。它的大优点是可垂直安装于蒸汽管道上,使用方便。
CS41H-3NL立式自由浮球式疏水阀工作原理
CS41H-3NL立式自由浮球式疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,双金属自动排空气元件把浮球推离阀座,阀门打开,排除不凝结气体,低温冷凝水流进疏水阀,浮球上升,凝结水迅速排放。装置很快提升温度,管道内温度上升到饱和温度之前,双金属自动排空气元件感温变型伸直;蒸汽疏水阀进入正常运行状况,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。
CS41H-3NL立式自由浮球式疏水阀技术参数:
尺寸 |
型号Type |
CS11H-A-150Lb |
||
口径DN |
15 |
20 |
25 |
|
L |
120 |
120 |
120 |
|
H |
170 |
170 |
170 |
|
H1 |
80 |
80 |
80 |
|
公称通径 |
L |
D |
T |
G |
C |
n-φd |
H |
|
Nominal diameter |
|||||||||
CS41H-150Lb |
1/2" |
15 |
210 |
89 |
12 |
35 |
60.5 |
4-15 |
175 |
3/4" |
20 |
210 |
98 |
12 |
43 |
70 |
4-15 |
175 |
|
1" |
25 |
210 |
108 |
12 |
51 |
79.5 |
4-15 |
175 |
|
CS41H-300Lb |
1/2" |
15 |
210 |
95 |
15 |
35 |
66.5 |
4-15 |
175 |
3/4" |
20 |
210 |
117 |
16 |
43 |
82.5 |
4-19 |
175 |
|
1" |
25 |
210 |
124 |
18 |
51 |
89 |
4-19 |
175 |
型号(DN) |
公称通径 |
公称压力PN(MPa |
管螺纹G/in |
外形尺寸(mm) |
||||
Type |
Nominal diameter |
Nominal pressure |
Scew |
External Dimensions |
||||
|
15 |
1.6 |
G1/2 |
125 |
||||
20 |
G3/4 |
125 |
||||||
25 |
G1 |
125 |
||||||
32 |
G11/4 |
200 |
||||||
40 |
G11/2 |
200 |
||||||
50 |
G2 |
200 |
