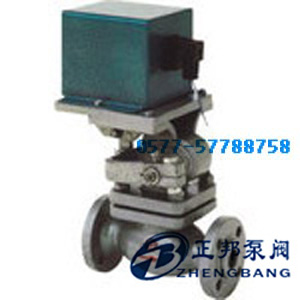

ZCZG高温高压电磁阀

简要描述:

ZCZG高温高压电磁阀其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:
ZCZG高温高压电磁阀产品概述:

☆、ZCZG高温高压电磁阀的技术参数 : ZCZG高温高压电磁阀其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,电磁阀主要是对管道中的介质进行双位自动调节和远程控制。

☆ZCZG
高温高压电磁阀结构特点:

    耐高温:采用金属硬密封,提高了使用温度。介质流体温度可达425℃耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。采用杠杆原理保证线圈和阀体彻底隔离
☆ZCZG
高温高压电磁阀结构原理:
 电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

介质温度

ZCZG

≤250

ZCZH

≤400

公称压力(MPa

ZCZG

2.5

ZCZH

4.0

工作压差(MPa

ZCZG

0.1-2.5

ZCZH

0.1-4.0

公称通径(MPa

15

20

25

32

40

50

65

80

100

功耗

130VA

480VA

电源电压

AC220V DC 24V 其余规格可作特殊订货

额定流量系数(KV

3.8

7.4

10.3

18.8

25.7

41

58

85

154

泄漏量(ml/min

JB/T7352-94·F规定

☆、ZCZG高温高压电磁阀安装尺寸:

DN

L

H

D

D1

D2

D3

b

f1

f

n-d

10

160

298

90

60

34

41

16

4

2

4-Ø14

15

160

298

95

65

39

45

16

4

2

4-Ø14

20

200

304

105

75

50

55

16

4

2

4-Ø14

25

200

304

115

85

57

65

16

4

2

4-Ø14

32

200

314

140

100

65

78

18

4

2

4-Ø18

40

260

460

150

110

75

85

18

4

3

4-Ø18

50

300

460

165

125

87

100

20

4

3

4-Ø18

65

290

433

185

145

109

120

22

4

3

8-Ø18

80

310

433

200

160

120

135

22

4

3

8-Ø18

100

350

461

235

190

149

160

24

4.5

3

8-Ø22

★正邦泵阀工矿产品订货须知:



1、高温高压电磁阀的型号   2、高温高压电磁阀的公称通径 DN (mm)   3、高温高压电磁阀的连接方式(法兰、螺纹、焊接等)   4、高温高压电磁阀公称压力   5、高温高压电磁阀的阀体材质和内件材质  6、高温高压电磁阀的温度范围  7、高温高压电磁阀的使用介质成分  8、高温高压电磁阀的额定流量系数〔KV〕9、高温高压电磁阀的结构长度  10、高温高压电磁阀是否带附件以便我们的为您正确选型。

若已经由设计单位选定我公司的电磁阀系列,请按型号直接向正邦泵阀公司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。
