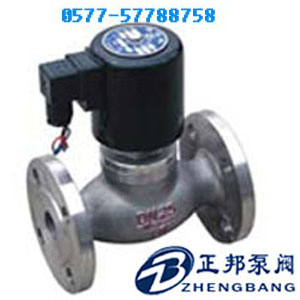

ZQDF蒸汽液用电磁阀

简要描述:

蒸汽液用电磁阀系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。

免费咨询:13780168826

发邮件给我们:bangpv@126.com

分享到:
ZQDF蒸汽液用电磁阀产品概述:

ZQDF(Y)蒸汽液用电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

蒸汽液用电磁阀系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列电磁阀主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

 蒸汽液用电磁阀产品特点

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良。

耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

蒸汽液用电磁阀结构与原理

       本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。





、ZQDF蒸汽液用电磁阀主要技术参数

型号

ZQDF-1

ZQDF-2

ZQDF-3

ZQDF-1Y

ZQDF-2Y

ZQDF-3Y

公称压力MPa

1.6

工作压差MPa

DN15~50

0~1.6

DN65~100

0.05~1.6

介质种类

煤气、空气等

饱和蒸汽

过热蒸汽或高温气体

水油液体

热水、油

介质温度

≤60

≤180

≤220

≤60

≤180

≤220

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

泄漏量m1/min

按JB/T7352-94·F规定

功耗

AC≤70VA DC≤60W

防爆标志

dIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40~+60℃

、ZQDF蒸汽液用电磁阀外形尺寸及连接形式表

公称通径
DN

外形尺寸

内螺纹

外形尺寸

法兰连接

H

L

G

H

L

D

D1

D2

b

f

N-d

15

148

92

1/2

176

130

95

65

46

14

2

4-Φ14

20

148

92

3/4

181

150

105

75

56

16

2

4-Φ14

25

148

110

1

210

160

115

85

65

16

3

4-Φ14

32

182

120

11/4

221

180

140

100

76

18

3

4-Φ18

40

182

140

11/2

230

200

150

110

84

18

3

4-Φ18

50

192

162

2

252

230

165

125

99

20

3

4-Φ18

65







265

290

185

145

118

20

3

4-Φ18

80







276

310

200

160

132

20

3

8-Φ18

100







373

350

220

180

156

22

3

8-Φ18

蒸汽液用电磁阀安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

7、普通型电磁阀不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10电磁阀前后管道上需安装压力表,以便观察管道压力。

 ZQDF蒸汽液用电磁阀



蒸汽液用电磁阀使用保养

1、建议使用单位派专人负责使用保养。

2电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。

4电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
